TVS瞬態抑制二極管,作為常用的電路保護元器件,廣泛應用于各行各業。在汽車電子、消費電子、電源驅動、工業配電、再生能源、電信、家電、計量儀器、醫療電子、工業控制、照明、安保系統、建筑控制及自動化、音頻/視頻設備、計算機及其周邊設備等多個領域都能找到TVS二極管的身影。對于TVS瞬態抑制二極管的工作原理和使用技巧,很多消費者朋友還為此困惑,里陽半導體特此寫了這篇文章,和大家聊一聊TVS瞬態抑制二極管的工作原理及使用技巧!
一、TVS瞬態抑制二極管的工作原理

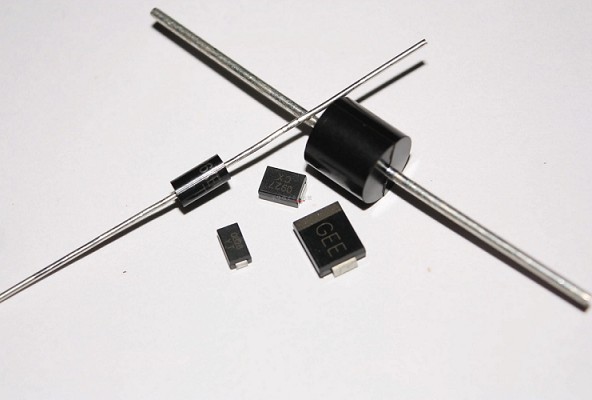

瞬態電壓抑制二極管,簡稱TVS二極管,是在穩壓管工藝基礎上發展起來的一種新型高效電路保護器件。當電路兩端受到高能量沖擊時,TVS管能夠以PS級的響應速度把兩端的阻抗值由高阻抗轉化為低阻抗,瞬間吸收一個大電流,把兩端的電壓箝制在一個預定的數值,從而保護電路中精密器件免受瞬態高壓尖峰脈沖的沖擊。SO,TVS管憑借PS級響應速度、高浪涌吸收能力、低箝位電壓、低漏電流、低電容、擊穿電壓偏差小、無損壞極限、小體積、易安裝等優勢,廣泛使用于半導體或敏感零件的保護、二極電源和信號電路的保護以及防靜電保護。
二、TVS瞬態抑制二極管的使用技巧
方法/步驟
1.確定被保護電路的最大直流或連續工作電壓、電路的額定標準電壓和“高端”容限。
2.瞬變抑制二極管額定反向關斷VWM應大于或等于被保護電路的最大工作電壓。若選用的VWM太低,器件可能進入雪崩或因反向漏電流太大影響電路的正常工作。串行連接分電壓,并行連接分電流。
3.瞬變抑制二極管的最大箝位電壓VC應小于被保護電路的損壞電壓。
4.在規定的脈沖持續時間內,瞬變抑制二極管 的最大峰值脈沖功耗PM必須大于被保護電路內可能出現的峰值脈沖功率。在確定最大箝位電壓后,其峰值脈沖電流應大于瞬態浪涌電流。
5.對于數據接口電路的保護,還必須注意選取具有合適電容C的瞬變抑制二極管器件。
6.根據用途選用瞬變抑制二極管 的極性及封裝結構。交流電路選用雙極性瞬變抑制二極管較為合理;多線保護選用瞬變抑制二極管陣列更為有利。
溫度考慮。瞬態電壓抑制器可以在-55~+150℃之間工作。如果需要瞬變抑制二極管在一個變化的溫度 工作,由于其反向漏電流ID是隨增加而增大;功耗隨瞬變抑制二極管結溫增加而下降,從+25℃到+175℃,大約線性下降50%雨擊穿電壓VBR 隨溫度的增加按一定的系數增加。因此,必須查閱有關產品資料,考慮溫度變化對其特性的影響。
