ESD靜電二極管簡稱ESD,也叫ESD靜電保護器,是一種過壓、防靜電保護元件,是為高速數據傳輸應用的I/O端口保護設計的器件。但我們常用的路由器、網關等設備中,存在著大量的電路元?dú)?。所以這些設備在制作時候,做到硬件防護就至關重要。接下來,我們跟著里陽半導體來了解幾個ESD相關知識吧!

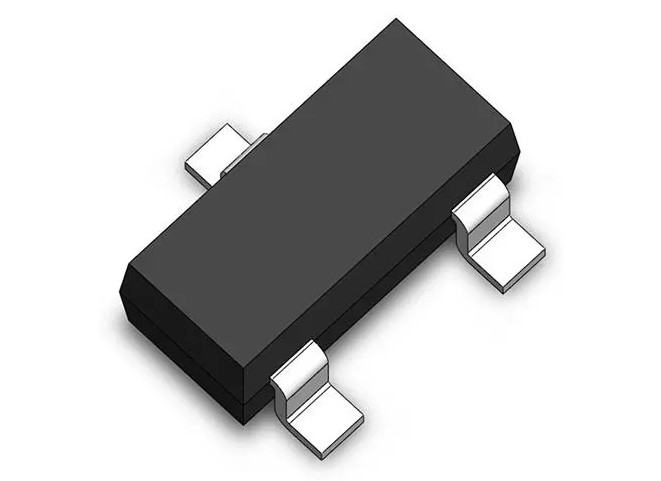

一、ESD靜電保護器二極管
首先,我們來了解下ESD靜電保護器二極管。ESD靜電保護器二極管的原理是將ESD靜電保護二極管并聯于電路中,當電路正常工作時,它處于截止?fàn)顟B(tài)(高阻態),不影響線路正常工作,當電路出現異常過壓并達到其擊穿電壓時,它迅速由高阻態變?yōu)榈妥钁B(tài),給瞬間電流提供低阻抗導通路徑,同時把異常高壓箝制在一個安全水平之內,從而保護被保護IC或線路;當異常過壓消失,其恢復至高阻態,電路正常工作。
ESD靜電二極管、ESD靜電保護器、ESD保護二極管等都屬于保護器件。這些電器在對電路元件進行防護時,最關鍵的參考系數有快速響應時間,低箝位電壓,高電流浪涌承受能力這三點。
二、ESD二極管的工作原理
接下來,我們了解下ESD二極管的工作原理。ESD二極管存在一個擊穿電壓。當當ESD發生時,二極管反向電壓超過擊穿電壓,二極管反向?qū)?,將電流分流到地,保護電路;理想情況下,二極管反向電壓小于擊穿電壓時反向電流應當為零。
當然 ,除了擊穿電壓之外。在選擇ESD二極管之前,要先了解下它的工作電壓,也就是反向峰值電壓。如果某個ESD二極管工作電壓定義為電流10納安。那么我們可以這樣理解,這個工作電壓值就是建議的最大電壓信號浮值。如果說你選擇的二極管的信號范圍是0至3.6伏。那么你應該選擇一個Vrwm在3.6伏以上的二極管。如果你選擇的二極管工作電壓小于3.6伏,就容易發生電流泄露的情況。
所以,在二極管進行選擇時,就應該根據工作電壓進行選擇。
